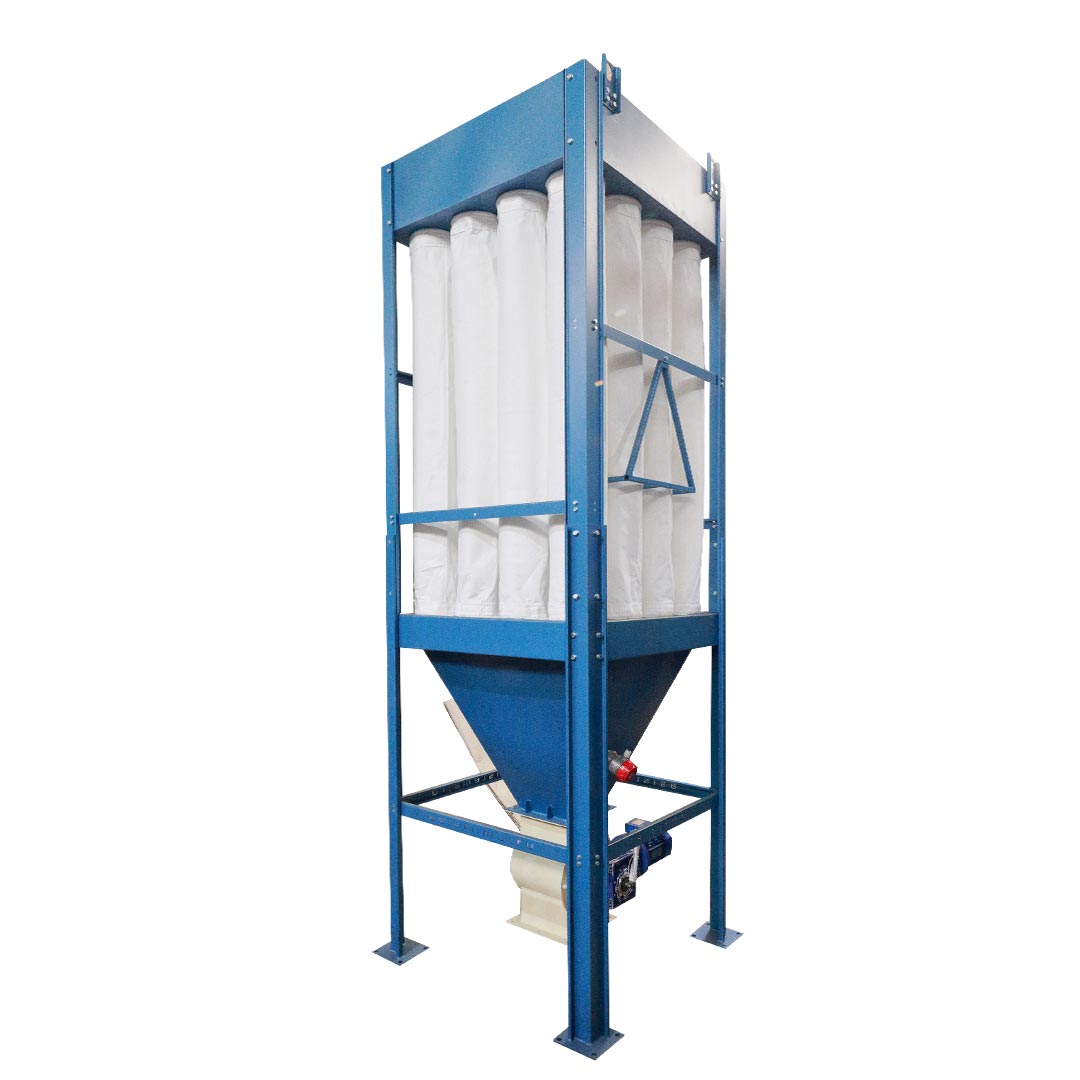

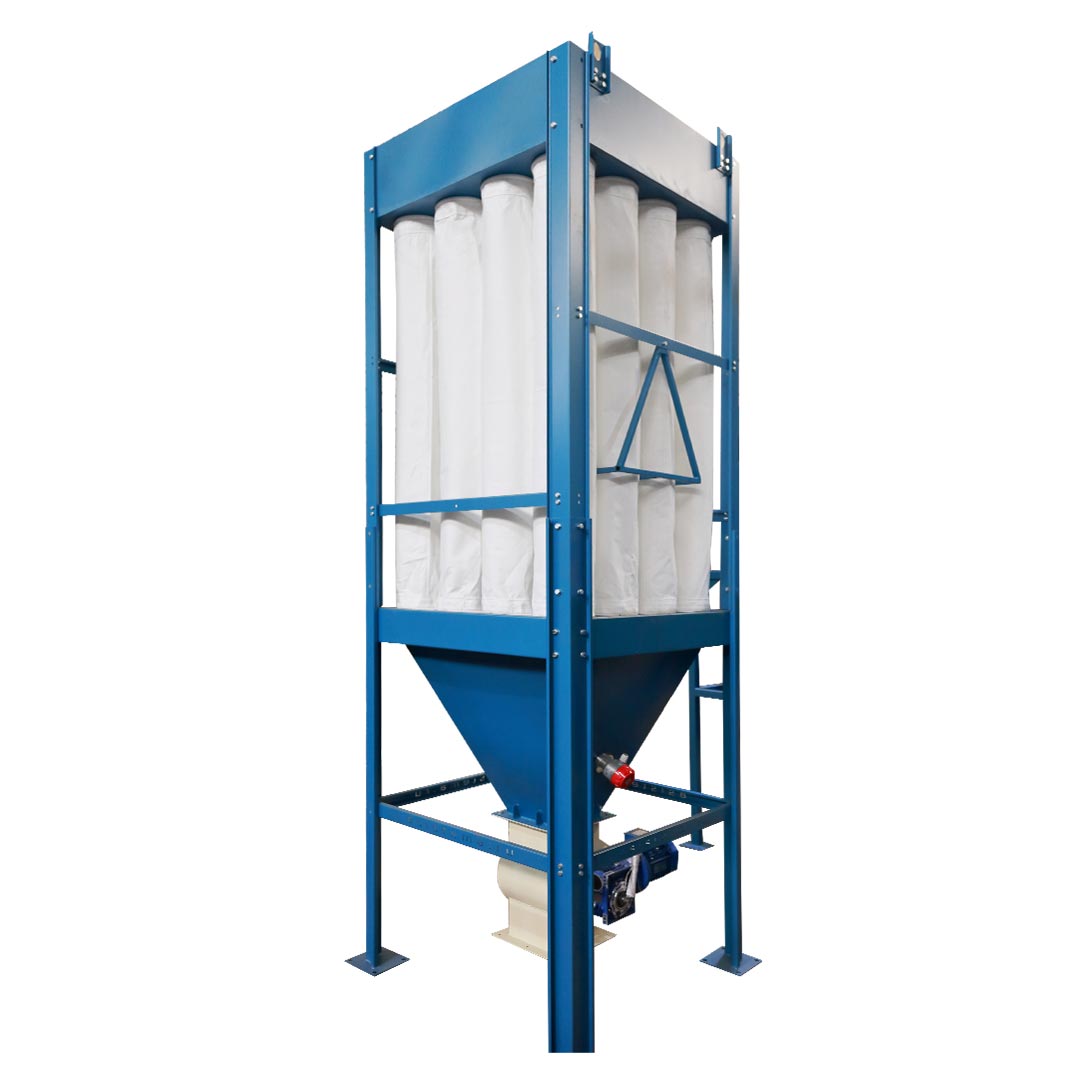

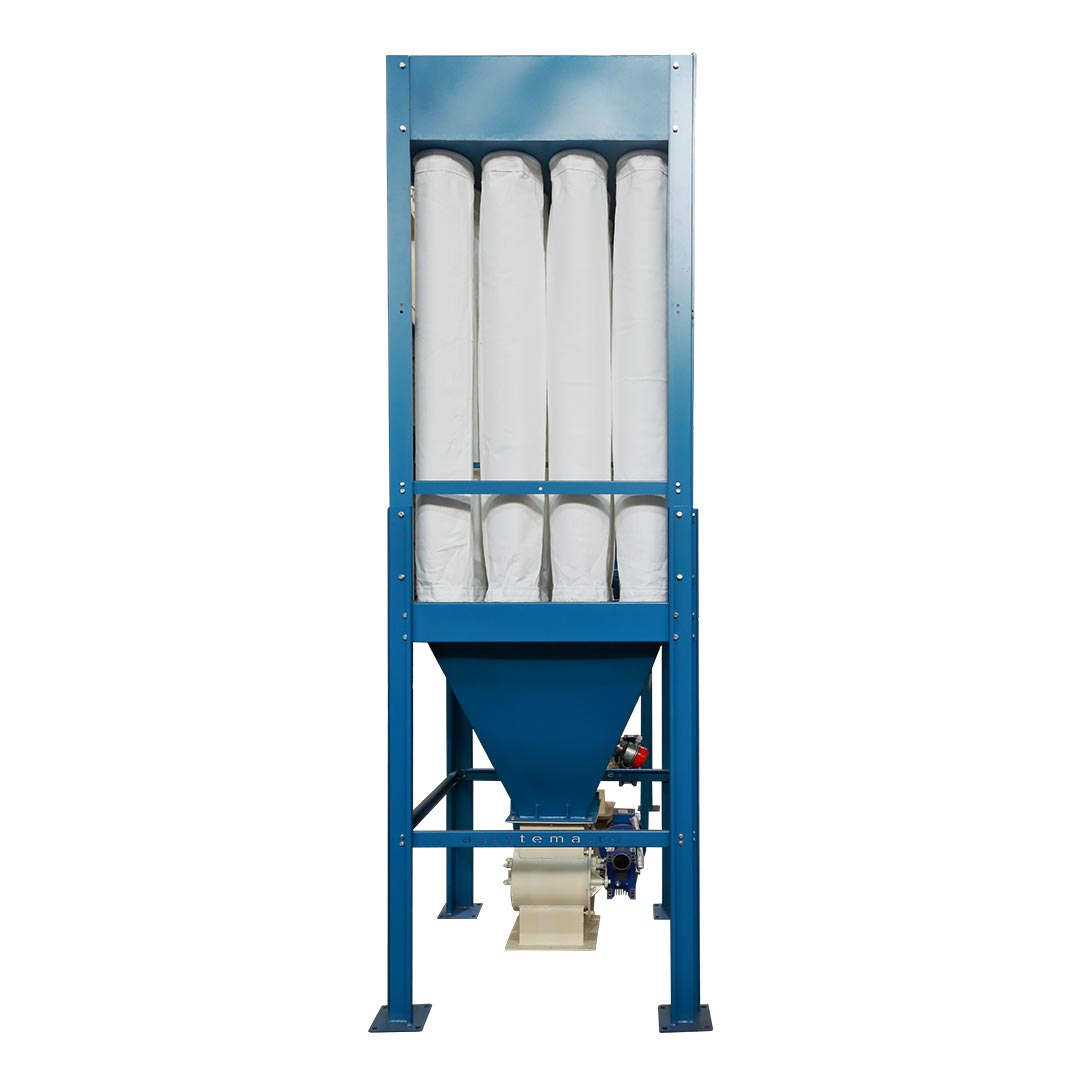

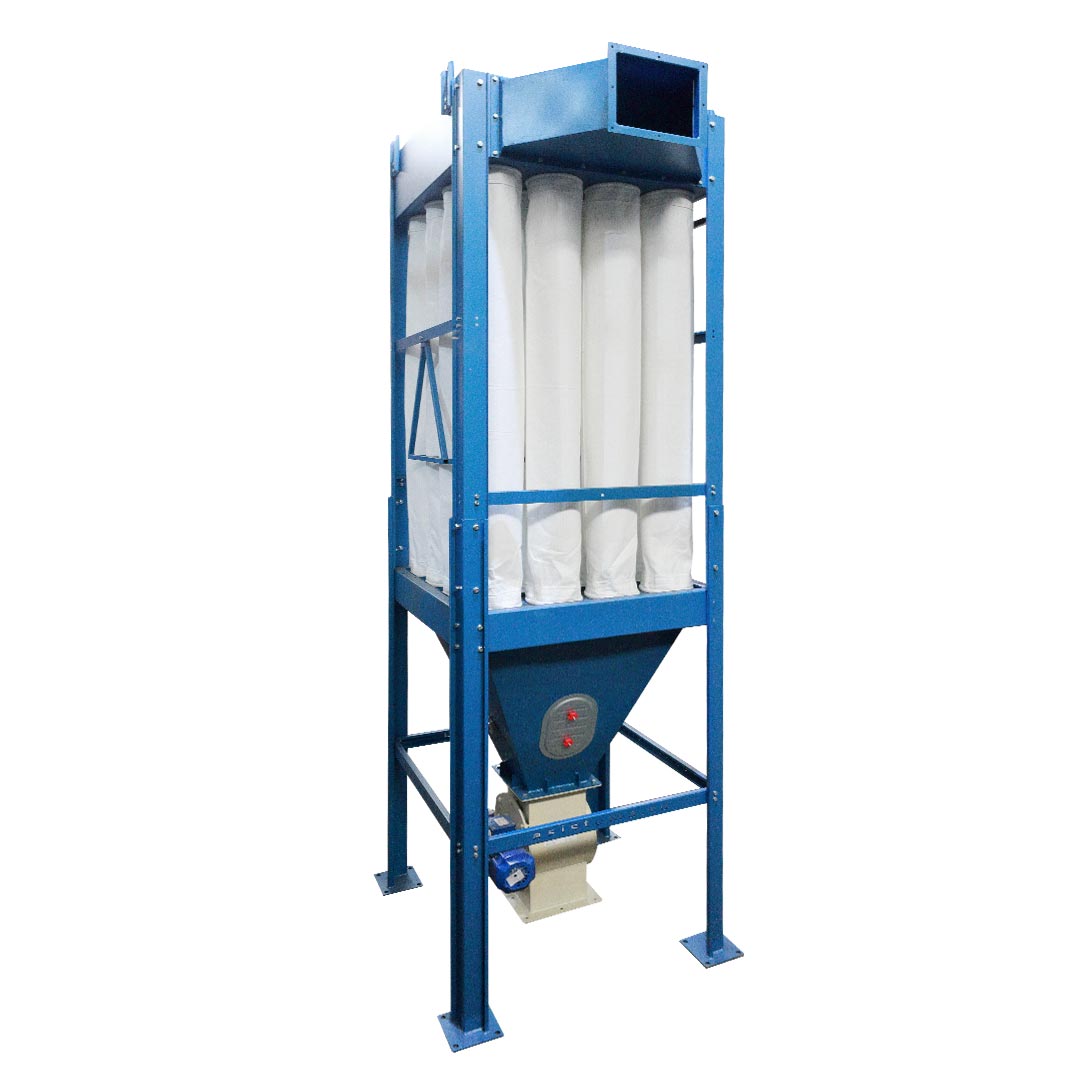

ФР-6Ш Фильтр рукавный проточного типа

Обычный пылеулавливающий агрегат (стружкоотсос) требует близкого расположения с обслуживаемым оборудованием, т.к. теряет в производительности при удаленном расположении, в то время как пылевой вентилятор ВЦП 7-40 №4 в составе аспирационной установки ФР-6Ш позволяет эффективно удалять мелкую пыль и стружку сразу от нескольких станков, осуществляя высокую степень фильтрации, тем самым обеспечивая чистоту воздуха в рабочем помещении. Аспирационная система ФР-6Ш дает возможность организовать компактную централизованную систему аспирации на производстве, позволяя локализовать сбор технологических отходов в одном месте. Аспирационная система закрытого типа серии ФР может быть использована совместно с циклонами типа УЦ, Ц или другими, обеспечивая дополнительную ступень очистки воздуха от сухой неслипающейся пыли и позволяет сэкономить на отоплении.

Загрязненный воздух с частицами (пыли, опилок, стружки и т.п.) из вентилятора попадает по воздуховоду в приемную часть фильтровальной установки и теряет скорость (из за резкого увеличения поперечного сечения приемной части по сравнению с воздуховодом). Далее загрязненный воздух направляется из приемной части фильтра сверху в низ по фильтровальным элементам, где и происходит процесс фильтрации. В фильтре мелкие частицы прижимаются к фильтровальному рукаву, более крупные под действием силы инерции и гравитации падают вниз в накопительный бункер или мешок, не испытывая противодействия, направленного в противоположную сторону воздушного потока. Чистый же воздух выходит наружу через фильтр, который по усмотрению можно вернуть в помещение либо вывести на улицу. При такой схеме работы засорение рукавных фильтров практически невозможно ( т.к. образующаяся на стенках фильтровального материала пыль, опилки и т.п. увлекаются проходящим потоком воздуха, в отличии от закрытых с одной стороны рукавов типа ФМ с вибро-регенерацией, где загрязненный воздух подается в фильтровальный рукав снизу. Для очистки фильтров применяется периодическое ручное (механическое) встряхивание рамкой. Фильтровальные рукава ФР-6 изготовлены из материала PES‑500AS с антистатиком. Плотность материала 500 г/м² создает оптимальное соотношение степени фильтрации воздуха и аэродинамического сопротивления, что позволяет эффективно очищать загрязненный воздух от частиц пыли в системах аспирации в деревообрабатывающей и цементной промышленности.

ФР-6Ш в базовом исполнении предназначена для эксплуатации внутри помещения. Аспирационные установка серии ФР могут быть изготовлены для эксплуатации вне помещения в теплоизолированном варианте (уличное исполнение).
